PERTEMUAN 3
Resume perangkat jaringan
-REPEATER
-BRIDGE
-NETWORK INTERFACE CARD(NIC)
12.4D.13
Anggota Kelompok:
-Muhammad Al Syam (12183466)
-Gunandar Aditya(12183760)
-Muhammad Rizki Muharom(12183810)
-Rachman Maulana(12183661)
-Sunandar Adityo(12183800)

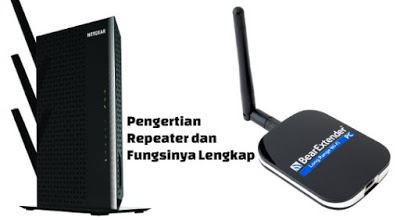

1.Repeater
Repeater adalah suatu alat yang berfungsi memperluas jangkauan sinyal WiFi yang belum tercover oleh sinyal dari server agar bisa menangkap sinyal WiFi.
Fungsi :
1.Untuk menambah dan mengoptimalkan sinyal WiFi
2.Untuk memperjauh sinyal dari server.
3.Untuk mempercepat pengiriman dan penerimaan data.
4.Mengurangi penggunaan kabel jaringan
5.Sebagai pengganti router jika rusak
Kelebihan :
· Dapat memperkuat sinyal.
· Sebuah analog perangkat yang memperkuat input sinyal terlepas dari alam (analog
atau digital).
· Sebuah digital perangkat yang memperkuat dan membentuk ulang atau melakukan
kombinasi dari salah satu fungsi pada sinyal input digital untuk transmisi ulang.
· Karena repeater berkerja dengan sinyal fisik yang sebenarnya, dan jangan mencoba
untuk menginterpretasikan data yang dikirim.
· Repeater bekerja pada lapisan fisik, di lapisan pertama dari model OSI.
Kekurangan :
· Repeater harus di tempatkan di tempat yang tinggi
· Memperpanjang jarak fisik jaringan
· Jangan serius mempengaruhi kinerja jaringan
· Khusus terhubung media yang berbeda
2.Bridge
Pengertian bridge pada jaringan komputer
Bridge connection merupakan perangkat yang dapat menghubungkan jaringan komputer LAN (Local Area Connection) dengan jaringan lokal yang lain. Bridge mempunyai kelebihan yaitu dapat mengbungkan tipe jaringan komputer yang berbeda seperti Ethernet dengan Fast Ethernet.
Bridge berjalan pada Data Link Layer pada network model OSI (Open System Interconnection), Oleh karena itu bridge dapat menghubungkan jaringan komputer dengan metode transmisi atau medium access control yang berbeda. Selain itu bridge juga dapat mempelajari alamat link yang ada pada setiap perangkat yang terhubung dengannya.
Fungsi Bridge pada jaringan komputer
Bridge mempunyai beberapa fungsi pada jaringan komputer, fungsi-fungsi tersebut diantaranya:
Menghubungkan 2 buah jaringan LAN yang sejenis
Dapat menghubungkan beberapa jaringan komputer yang terpisah
Bridge dapat berfungsi sebagai router pada jaringan komputer yang lebih luas (Bridge Router)
Cara kerja Bridge pada jaringan komputer
Prinsip kerja Bridge yaitu dengan memetakan alamat Ethernet dari satu titik atau node yang terdapat pada masing-masing segmen dalam jeringan komputer. Selanjutnya setelah bridge menerima sebuat paket data maka bridge akan menentukan segmen tujuan dan juga sumbernya. Jika segmen tersebut sama maka bridge akan menolaknya sebaliknya jika segmennya berbeda maka bridge akan melanjutkan paket tersebut sampai pada alamat yang dituju.
3. Network Interface Card (NIC)
NIC merupakan singkatan dari Network Interface Card. NIC ini ialah suatu peralatan elektronik yang dibuat disebuah papan PCB yangakan melaksanakan sebuah konversi sinyal sehingga sebuah workstation tersebut dapat mengirim serta juga menerima data dalam jaringan. Sering disebut juga dengan sebutan Ethernet card, atau sering juga disebut LAN card. NIC ini merupakan kartu jaringan yang dipasang pada slot ekspansi pada komputer. Slot yang diperlukan itu bisa berupa slot PCI atau juga ISA. Selain dari itu terdapat juga beberapa card yang diperuntukkan khusus bagi laptop atau juga notebook dengan socket PCMCIA. Sedangkan untuk output portnya itu dapat berupa port BNC, AUI (Thick Ethernet), dan UTP.
Sebuah NIC ini mempunyai alamat khusus yang disebut sebagai ethernet address atau juga MAC address. Alamat ini merupakan berupa kode heksa 48-bit. Tiap-tiap NIC itu mempunyai alamat yang berbeda. Apabila sebuah komputer tersebut hendak berkomunikasi dengan komputer lainnya maka ia akan memancarkan suatu sinyal untuk mencari alamat NIC yang dituju. Apabila alamat tersebut telah/sudah ditemukan, maka komunikasi antar dua kartu ethernet dapat/bisa dilakukan. Apabila NIC yang dituju itu ternyata tengah/sdang menangani komunikasi dengan kartu ethernet lain nya, maka terjadi tabrakan data atau juga collision. Keduanya itu kemudian akan berhenti memancarkan sinyal, menunggu untuk kembali memancarkan sinyal itu dalam waktu yang acak, sehingga kemudian bisa/dapat berkomunikasi kembali.
Macam Jenis dari NIC
-NetworkInterface Fisik / Physica, Network Inteface card fisik ini ialah sebuah Network Interface yang bisa didefinisikan itu secara fisik, berbentuk kartu serta ditancapkan pada slot di dalam motherboard
-Network Interface Logis / Logical, NIC Logis ini ini merupakan sebuah software dan/juga sebuah program yang dibuat untuk dapat mendefinisikan dirinya sendiri bahwa seolah – olah ia itu sebuah Network Interface Card.
Tugas Utama dari NIC
Tugas utama dari sebuah NIC ialah untuk mengubah aliran data berbentuk parallel di dalam bus sebauh komputer menjadi aliran data yang berbentuk serial, sehingga nantinya aliran data yang berbentuk serial tersebut bisa/dapat saling di transmisikan itu di dalam media jaringan komputer.
